hx100×60—I型—II型—III型—IIII型  主要技术参数

   给料口尺寸:                   100×60mm

最大给料尺寸:                  ≤ 45mm

排料口尺寸:                    <5-15mm

生 产 率:                      50—400公斤/小时

电动机型号:                    Y90S—4

转    速 :                     660转/分

功    率:                      1.5千瓦

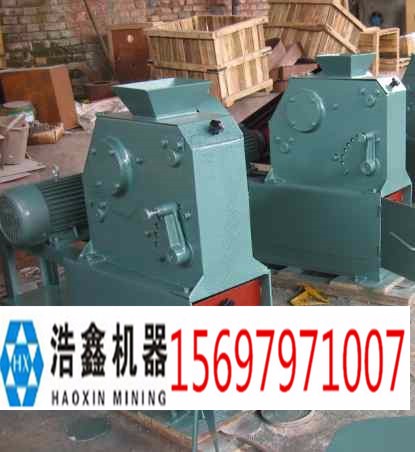

本机器主要由机体、偏心轴、连杆、鄂板以及调节机构等主要部份组成,经三角皮带将动力传给连杆,带动活动鄂板,破碎物料。出料粒度通过手轮、横杆等进行调节。

机体上部有支撑偏心轴的孔,前壁装有固定颚式板,后壁装有调节螺杆等装置,两侧均装有衬板。

偏心轴两侧的圆锥流滚子轴承支撑于机体上,两端安装皮带轮及飞轮,中间的两锥滚子轴承与连杆连接。

连杆是由球磨铸铁制成,上面装有活动鄂板,下面的凹槽作调节机构的支撑点。

调节机构作用是调节。控制出料粒度,它是通过转动小手轮带动螺母与调节螺杆产生相对运动从而达到调节和控制的目的,调节机构的一端支撑在连板上,另一端通过横杆支撑于机体上。

鄂板采用耐磨性好的高锰钢铸成。
