6-S摇床是重力选矿的主要设备之一,6s摇床广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米。

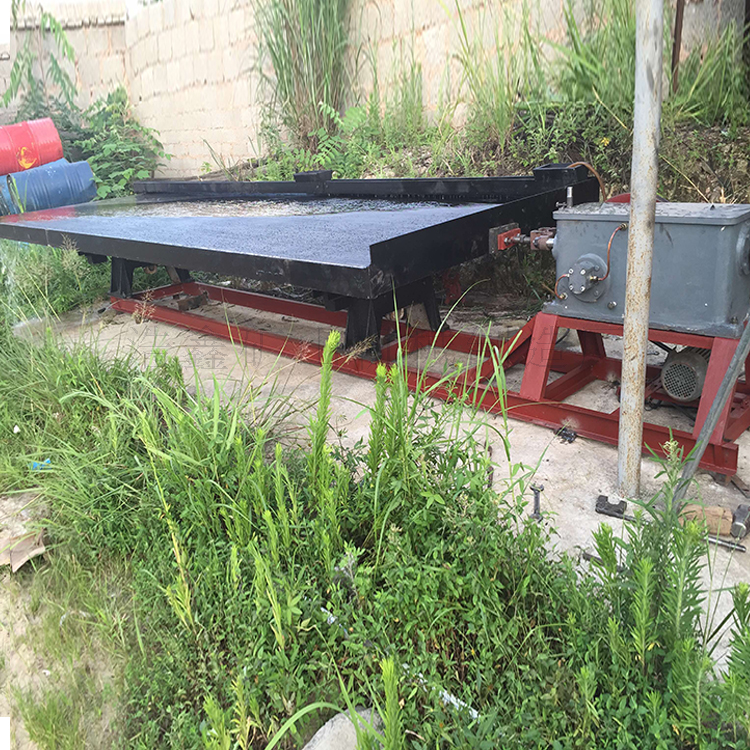

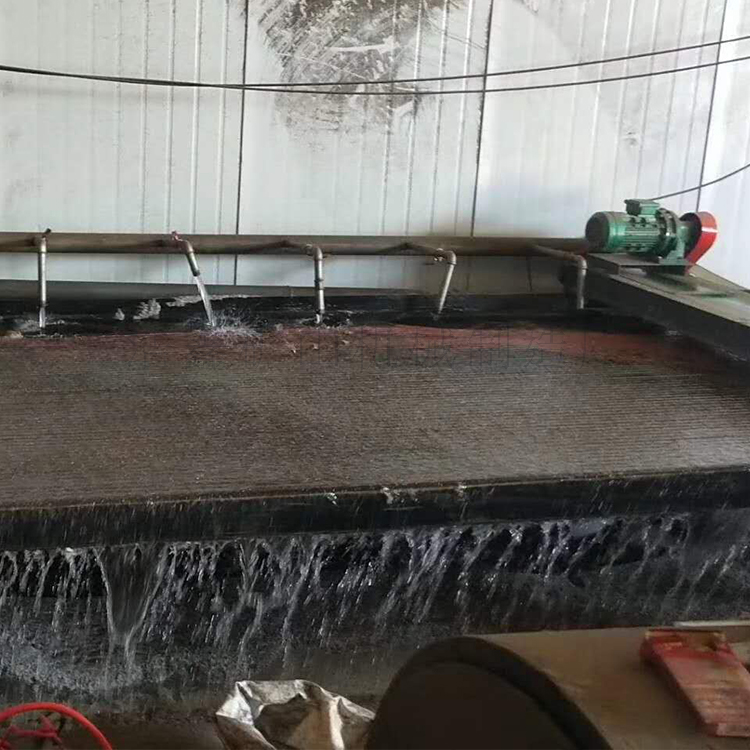

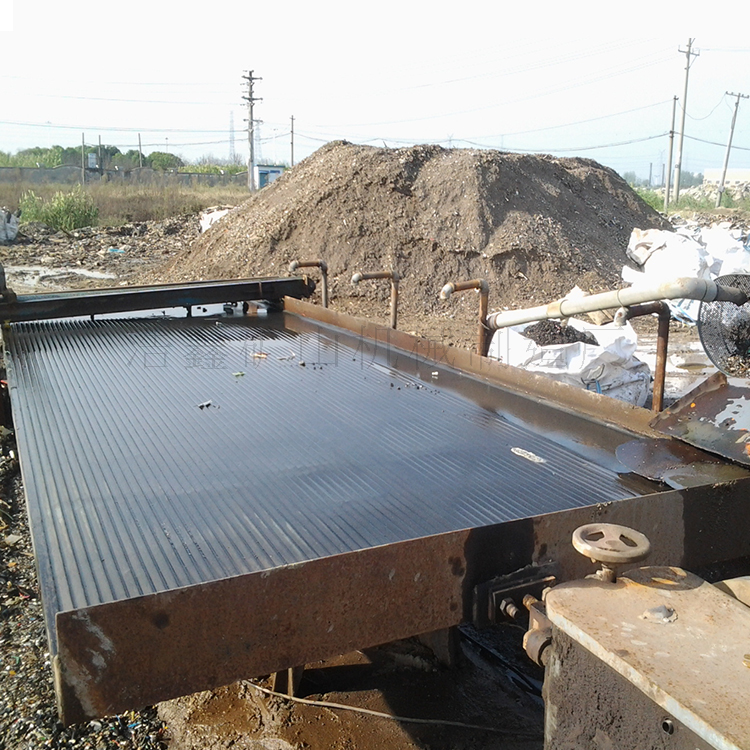

摇床的选矿过程是在具有复条的倾斜床面上进行的,粒群从摇床面上角的给槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,摇床床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿摇床床面作纵向运动和沿倾斜床面作横向运动。因此,比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下,分别从精矿端和尾矿侧的不同区排出, 后被分成精矿,中矿和尾矿。

6-s摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持摇床床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出精矿和尾矿。

6s摇床 结 构 及 材 质:

本6s摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。

床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在摇床床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。

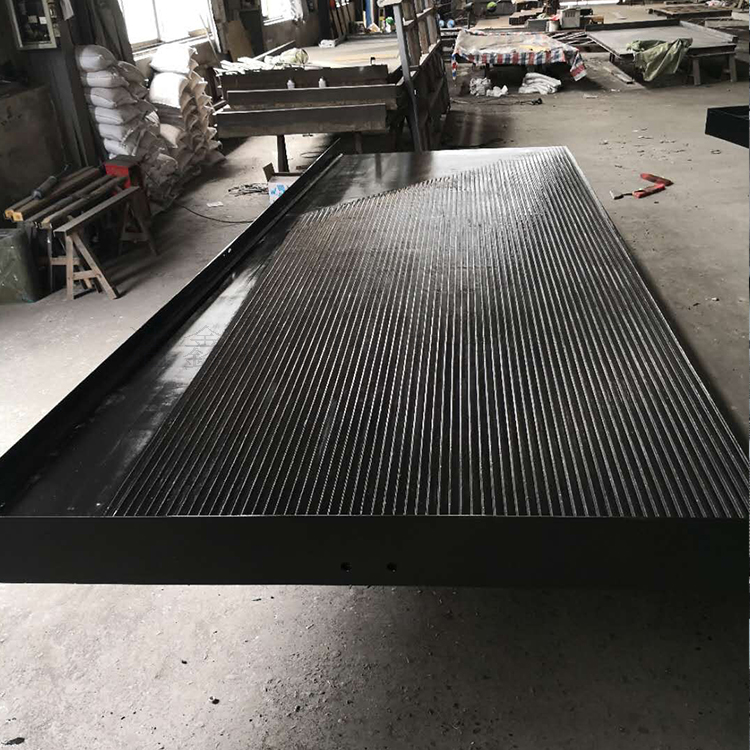

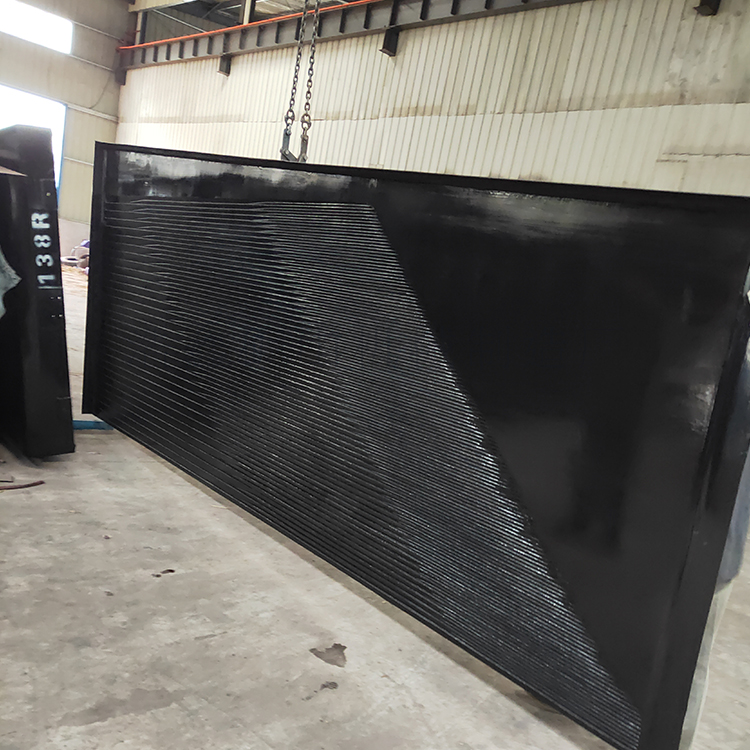

床面用摇动支撑支承在调坡机构上。摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动。摇动支撑用槽钢固定在调节座板上,当用手轮通过调节丝杆使调节座板在鞍形座上回转时,即可调节床面倾角。

6-S摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米。

摇床规格及技术参数:

名 称

单 位

粗矿床面

细砂床面

矿泥床面

床面

尺寸

长度

mm

4450

4450

4450

传动端宽

mm

1855

1855

1855

精矿端宽

mm

1546

1546

1546

大给矿粒度

mm

2

0.5

0.15

给矿量

t/d

30-60

10-20

15-25

给矿浓度

%

25-30

20-25

15-25

行程

mm

16-22

11-16

8-16

频率

f

45-48

18-53

50-57

床面清洗水量

t/d

30-60

10-17

50-180

床面横向坡度

2°30-4°30

1°30-3°30

1°-2°

床面纵向坡度

1.4

0.92

-----

床面尖夹角

32°-42°

40°

42°

选矿面积

立方米

7.6

7.6

7.6

床面长度比



2.6

2.6

2.6

床面断面形状



矩形

锯齿型

三角形

电机功率

KW

1.1

1.1

1.1

传动机构



偏心连杆机构

根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

根据摇床的安装基础可分为以下类型:

摇床主要配件和易损件主要配件表

编号

名称

规格

件数

备注

1

曲轴油封

φ74×φ48×12

1

外购

2

往复杆油封

φ60×φ36×12

2

外购

3

滚锥轴承

7310#

2

外购

4

三角皮带

A型2025

2

外购
