一、概 述
矿用风动潜水泵以下(简称水泵)是我公司自行研制开发的一种新产品，本产品采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。执行标准:MT/T315-92、Q/KA003-2013。煤矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。 FQW 型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
1、泵在下列环境条件下应能正常工作:
a)周围空气中含有瓦斯和煤尘，
b)气压为(0.4~0.7)MPa;
c)水的 pH 值在 6~8 的范围内;
d)水中含固体杂质的体积比不超过 2%;
e)工作环境温度(5~40)℃。
2、型号含义
FQ o o-o/o
型式代号:W:涡流式、K:叶片式
额定扬程 m
额定流量 m/h
输送介质代号:W污水(清水不注)
一、概 述
矿用风动潜水泵以下(简称水泵)是我公司自行研制开发的一种新产品，本产品采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。执行标准:MT/T315-92、Q/KA003-2013。煤矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。 FQW 型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
1、泵在下列环境条件下应能正常工作:
a)周围空气中含有瓦斯和煤尘，
b)气压为(0.4~0.7)MPa;
c)水的 pH 值在 6~8 的范围内;
d)水中含固体杂质的体积比不超过 2%;
e)工作环境温度(5~40)℃。
2、型号含义
FQ o o-o/o
型式代号:W:涡流式、K:叶片式
额定扬程 m
额定流量 m/h
输送介质代号:W污水(清水不注)

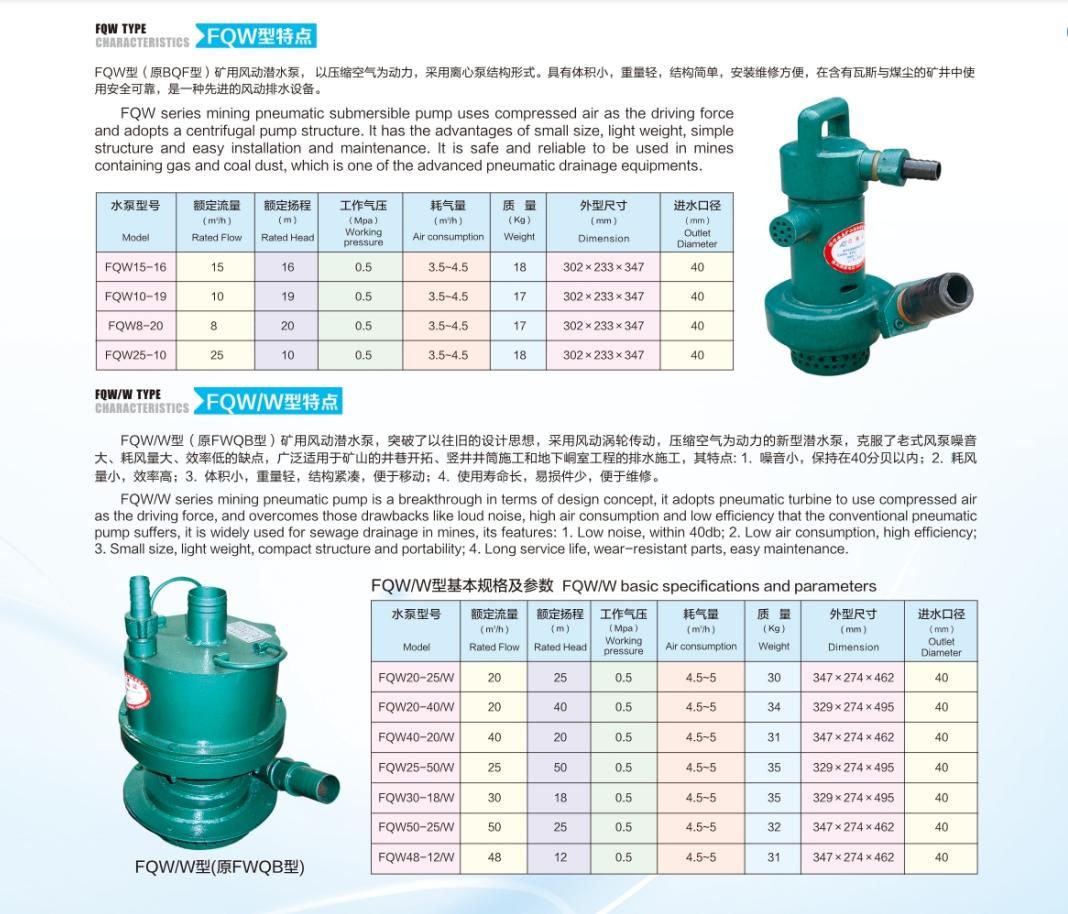

二、产品规格以及主要技术参数

三、产品结构与工作原理
矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，详见结构图。
1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下
两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力冲击涡轮推动转子高速运转作功
3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
四、使用、维护及保养
1、新泵在使用之前，须在地面上试运转一次。在地面空运行时气压应控制在0.2Mpa以内试泵时间不能超过三分钟避免高速运转加快零部件的磨损，降低使用寿命
2进气管内径不得小于25毫米工作气压不得低于05MPa否则会影响正常工作
3、在安装进气管时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入，造成零部件磨损或将转子卡住不能运转。
4、水轮螺母一定要加弹垫圈，以防回水时转子倒转松动，造成叶轮下沉与泵体产生摩擦
5、在更换叶轮、涡轮和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养
6、污水风泵可在含岩粉泥沙较多的浊水中使用，可通过<10mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
7、排气管应露出水面，不能让排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶轮、转子卡住
五、安全注意事项
1、无水时应立即关闭气源，停机!
2、工作气压不得大于070MPa。
3、发现故障应停机，维修正常后使用
六、运输与贮存
产品可采用常规运输工具，运输中应有可靠定位及防水措施，防止振动和撞击，严禁野蛮装卸，不得与腐蚀性物质混装运输。产品采取直立位置贮存在通风千燥的仓库内，不得与腐蚀性物质同库贮存。
